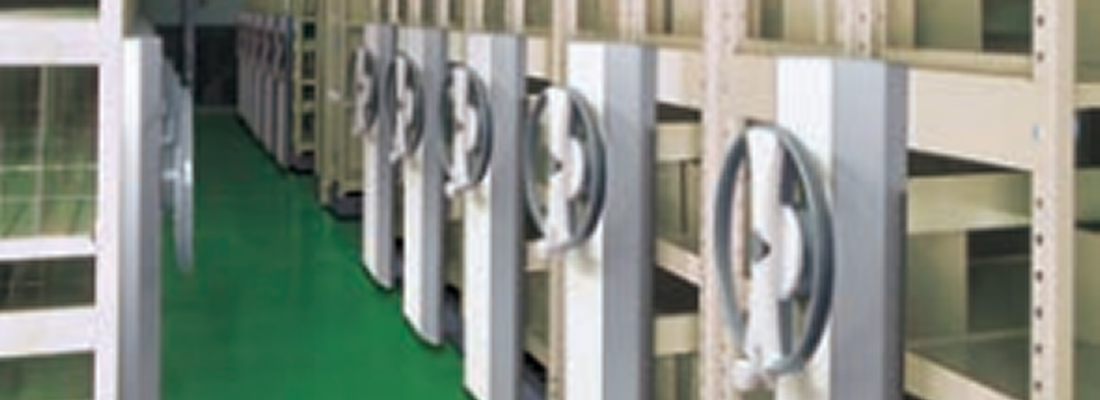

スライドハンドル式移動ラックシャトルナビ（軽中量）
最大等分布荷重 200kg／段
集中荷重になりますと、耐荷重能力は半減します。
台車上部のラックはボルトを使用しないボルトレス構造で、組み立てが容易で施工がスムーズです。
棚段調整ピッチは50mm単位で移動できます。
2連以上は支柱が共用でき、連数が増えればコストメリットがアップします。

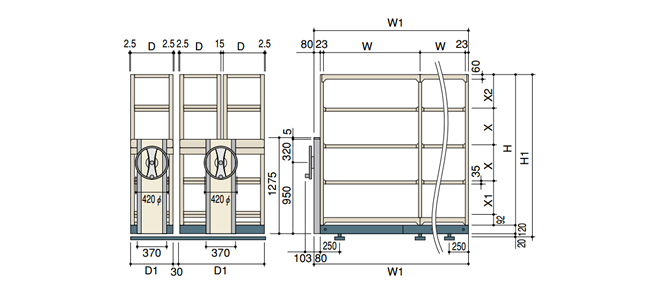

標準寸法
| 呼び寸法（H） | H寸法 | H1寸法 |
|---|---|---|
| 1800 | 1802 | 1942 |
| 2100 | 2102 | 2242 |
| 呼び寸法（Ｄ） | Ｄ1寸法 |
|---|---|
| 300（固定のみ） |
305 |
| 450 |
455 |
| 600 |
605 |
| 複式300×2 |
620 |
| 複式450×2 | 920 |
| 複式600×2 | 1220 |
| 呼び寸法（W） | 1連W1 | 2連W1 | 3連W1 | 4連W1 |
|---|---|---|---|---|
| 860 | 986 |
1846 |
2706 |
3566 |
| 1160 | 1286 |
2446 |
3606 |
4766 |
| 1460 | 1586 |
3046 |
4506 |
5966 |
| 1760 | 1886 | 3646 | 5406 | 7166 |
※有効間口寸法＝W－40mmです。
※有効棚段間隔寸法＝段寸法（X1）－35mmです。
※有効棚段間隔寸法（最上段）＝段寸法（X2）－60mmです。
