特徴

1 カラータッチパネルによる高い操作性

大型カラータッチパネルでは、「操作方法」「動作状況」「異常内容」などが一目でわかるように表示されますので、初めての方でも簡単にハイレベルな操作を行うことができます。

2 スマートなデザイン

アルミ素材の美しさを活かした正面パネルは、オフィス・書庫などをスマートな雰囲気に演出します。

3 使いやすさ

通路スイッチをラック正面の両側に設置した方式（実用新案取得済み）により、ラックの移動、通路ロック解除が手近にあるタッチスイッチで行えます。また、スイッチユニット内のランプの色、点灯、点滅によりラックの状態が一目で分かる使いやすさを追求した設計になっています。

4 豊富なラックバリエーション

書架をはじめ、軽量・軽中量・中量ラックタイプなど、豊富なバリエーションから用途に応じてラックをお選びいただけます。

5 安全性

各種安全機能の他、地震からラックや収納物を守る免震機能（オプション）を取り揃えており、使う人や収納物の安全を最大限に確保します。

標準使用

ラックの種類	複柱書架（B5・A4タテ、A4ヨコ・B4サイズ）、軽量ラック（150kg／段）、軽中量ラック（200kg／段）、中量ラック（300kg・500kg／段）
ラックのサイズ	各種サイズは規格化されています。
移動速度	約4m／min（50Hz・60Hz）（インバータ仕様の場合は約8m／min）
安全機能	〈標準装備〉 緊急停止機能、漏電防止ブレーカー、走行制限タイマー、台枠安全バー、過負荷防止機構 〈オプション装備〉 通路進入検知、中段安全バー、上部転倒防止装置、下部転倒防止金具、インバータ機能、免震装置
電　源	AC100V またはAC200V 渡りケーブルはスイングアーム方式
カラー仕上げ	上下パネル：HGサンドグレー 中パネル、パネルフレーム：ダークステン ※後パネル、背面パネルは、ラック指定色に基づきます。 台車、スロープ、レール：ピュアグレー ※お客様のご要望により特注色も対応します。

フルオート（書架タイプ）は、厳しい試験・検査を クリアして（財）日本品質保証機構の認定を受け、優れた品質であることが裏付けられました。

各部説明

スイッチユニット
各移動ラックの正面両側に設置されています（実用新案取得済み）。ラックの動作状況が緑と赤のランプ表示で認識できるようになっています。

1 タッチスイッチ（通路スイッチ）

操作パネル端部に配置されています。スイッチは大きく、押しやすい設計になっています。

2 オペレーションランプ（緑）（オープンランプ）

通路の開閉時に点灯する他、安全センサー・通路進入検知が動作した時に、点滅の仕方によってどの装置が働いたかを知らせます。

3 ブレークランプ（赤）（ロックランプ）

通路が確保された時に点灯する他、緊急にラックを停止した時、また、安全機能が働きラックが停止した時に点灯します。

基本操作

	（1）電源ユニットの電源を入れ、モードを「AUTO」にします。
	（2）開けようと思うラックのタッチスイッチを押します。
	(3）緑色のオペレーションランプが点灯し、ラックは移動を開始します。
	（4）所定の位置までくるとラックは停止し、オペレーションランプが消え、赤色のブレークランプが点灯します。
	5）別のラックを動かす時は、今開けたラックのタッチスイッチを押し、通路ロックを解除した後、（2）の操作を行います。

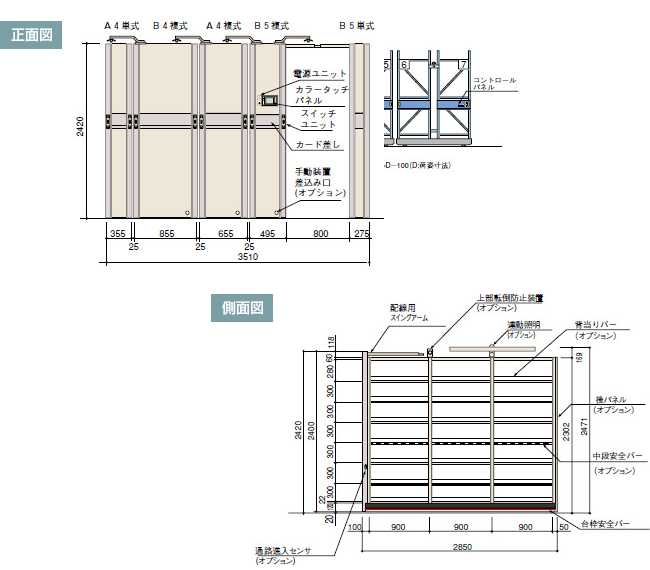

※軽量、軽中量、中量ラックは寸法が異なります。

※書架タイプは25mmピッチで段変更が可能です。（48mmピッチも製作します）

※転倒防止、背当りバー、後パネル、中段安全バーはオプションです。
